مقدمه
در سیستمهای مدرن آسانسور، انتقال پایدار فرمانها و انرژی الکتریکی بین کابین متحرک و تابلو فرمان، بدون وجود یک کابل انعطافپذیر و مقاوم عملاً غیرممکن است. «تراول کابل» (Traveling Cable) بهعنوان یکی از مهمترین اجزای ارتباطی، نقش حیاتی در عملکرد ایمن و دقیق آسانسور ایفا میکند و کوچکترین نقص در آن میتواند منجر به اختلال جدی در عملکرد کل سیستم شود.
تراول کابل چیست؟

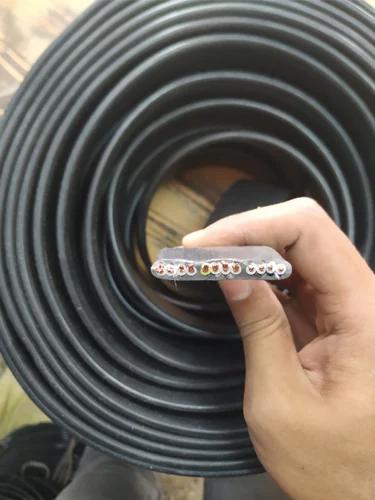

تراول کابل، کابلی چند رشته و انعطافپذیر است که بین کابین و تابلو فرمان یا جعبه تقسیم در چاه آسانسور نصب میشود. این کابل وظیفه انتقال موارد زیر را برعهده دارد:
فرمانهای کنترلی
سیگنالهای سنسورها
برق تجهیزات داخل کابین (روشنایی، تهویه، شستیها)
ارتباط سیستمهای ایمنی
این کابل بهصورت معلق و متحرک همراه با حرکت کابین، بهطور مداوم در حال خمش و باز و بسته شدن است.
چرا تراول کابل یکی از حساسترین قطعات است؟
۱. حرکت دائمی و خستگی مکانیکی
بر خلاف بسیاری از کابلهای ثابت، تراول کابل در هر رفت و برگشت کابین دچار خمش و تنش مکانیکی میشود. همین موضوع باعث ایجاد پدیده «خستگی فلز» در رشتههای داخلی آن میشود که در درازمدت منجر به قطعی یا اتصال ناقص میگردد.
۲. نقش مستقیم در ایمنی آسانسور
بخش مهمی از مدارهای ایمنی از طریق تراول کابل عبور میکنند. در صورت بروز قطعی یا اتصال غیرعادی، سیستم ممکن است:
از حرکت باز بایستد
دچار خطای ناگهانی شود
در موارد جدی، شرایط ناایمن ایجاد کند
۳. تأثیر مستقیم بر عملکرد سیستمهای کنترلی
سیگنالهای انکودر، فرمانهای شستی، سنسور درب و تجهیزات داخل کابین همگی وابسته به سلامت تراول کابل هستند. کوچکترین افت ولتاژ یا نویز در این کابل میتواند باعث بروز خطاهای عجیب در سیستم شود.
ساختار داخلی تراول کابل
یک تراول کابل استاندارد معمولاً شامل این لایههاست:
روکش خارجی مقاوم در برابر سایش
شیلد برای کاهش نویز الکترومغناطیسی
رشتههای مسی افشان
رشتههای تقویتکننده برای تحمل وزن کابل
تفاوت تراول کابل با کابلهای معمولی
ویژگیتراول کابلکابل معمولیطراحی برای حرکت مداوم✅ دارد❌ نداردانعطافپذیری بالا✅محدودمقاومت در برابر خمشبسیار بالاکمعمر کاری در حرکتبالاکوتاه
جمعبندی
تراول کابل یکی از حساسترین و مهمترین اجزای آسانسور است، زیرا هم واسط اصلی انتقال فرمانهاست و هم در معرض بیشترین تنشهای مکانیکی قرار دارد. بیتوجهی به وضعیت این کابل میتواند منجر به توقفهای ناگهانی، خطاهای عملکردی و در نهایت کاهش ایمنی آسانسور شود.
